線陣芯片

概述

    根據傳感器芯片中像元排列的結構可以將芯片分為線陣芯片和面陣芯片。線陣芯片中的像元呈一線線型排列，面陣芯片中的仙緣呈二維陣列。

    線陣CCD可以直接將一維光信息轉變?yōu)橐曨l信號輸出。線陣CCD一般具有單溝道線陣CCD、雙溝道線陣CCD兩種基本形式。

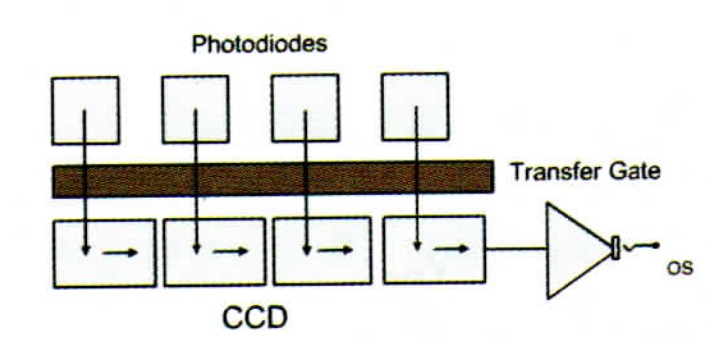

單溝道線陣CCD

   一行移位寄存器與像敏元陣列并排，電荷轉移到移位寄存器后，在時鐘的作用下一位一位地讀出。

雙溝道線陣CCD

    兩行移位寄存器分列在像敏元陣列兩邊，光電荷按箭頭方向轉移到對應的移位寄存器內，然后在詩中作用下分別讀出。

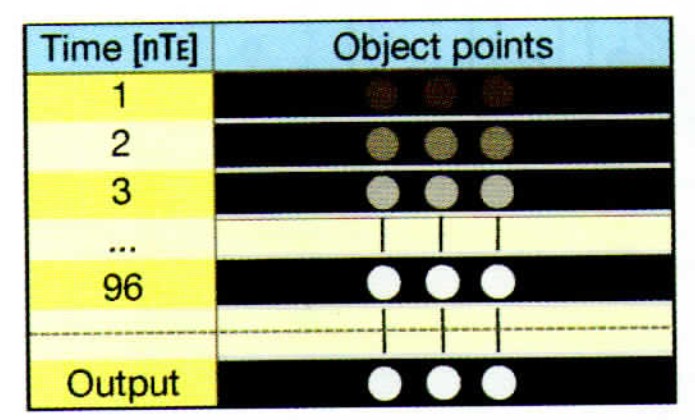

特殊線陣TDI

TDI(Time Delay and Integration)是一種掃描方式，是通過對同一物體的多次曝光累加電荷產生圖像信號。一方面多次曝光提高了TDI芯片的靈敏度，同時由于其輸出信號是多級電荷累加的結果，因此對器件的光響應不均勻性不敏感，從而提高了信號的信噪比。

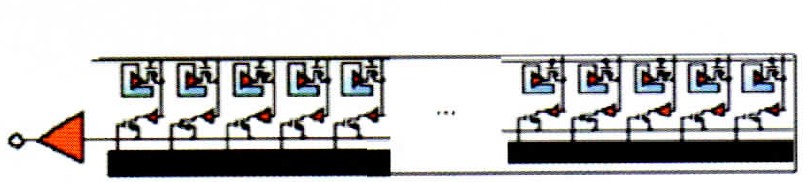

線陣CMOS芯片
